Festool System do wiercenia rzędu otworów LR 32-SYS

Seryjne otwory

Zalety i korzyści

• Wszystko, czego potrzeba do wiercenia rzędów otworów pod ręką w Systainerze

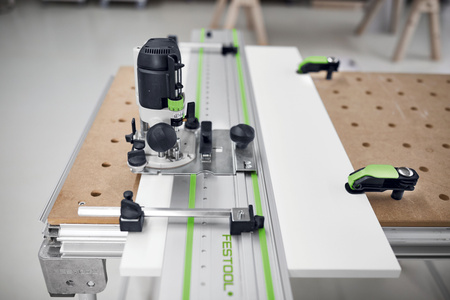

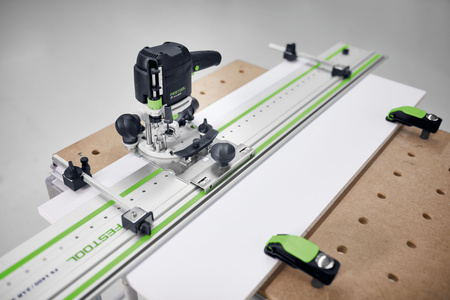

• Za pomocą systemu LR 32 – składającego się z szyny prowadzącej FS 1400/2-LR 32 lub FS 2424/2-LR 32 oraz zestawu do rzędów otworów – można za pomocą frezarki górnowrzecionowej Festool wiercić dokładne rzędy otworów o rozstawie 32 mm

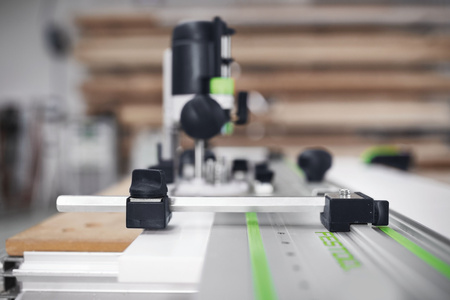

• Szynę prowadzącą LR 32 można szybko ustawić równolegle do krawędzi za pomocą dwóch ograniczników bocznych, które są pozycjonowane przy użyciu zderzaka przesuwnego
• Szyna prowadząca jest precyzyjnie pozycjonowana z zachowaniem odstępu od krawędzi wynoszącym 9. 5, 16 lub 32 mm nad prowadnicą wzdłużną w kierunku wzdłużnym

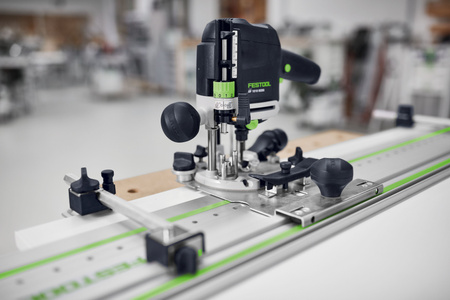

• Czop centrujący do idealnego wycentrowania frezarki górnowrzecionowej na płycie prowadzącej
• Sprężynujący wahacz pozycjonujący umożliwia efektywną obsługę podczas wiercenia rzędu otworów
• Doskonałe prowadzenie dzięki precyzyjnej regulacji luzu prowadnicy oraz dodatkowemu uchwytowi na płycie prowadzącej

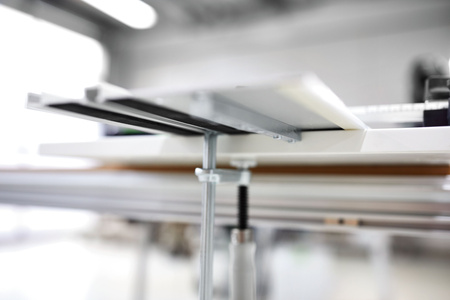

• Stabilne mocowanie za pomocą dostarczonych ścisków do szyn prowadzących
• Najważniejsze wiertła do okuć są już zawarte w zestawie

Zastosowania

• Wykonywanie rzędu otworów w odstępie 32 mm
• Nawiercanie okuć, np. wiercenie otworów pod zawiasy

• do OF 900, OF 1000, OF 1010, OF 1010 R, OF 1400 w systemie wiercenia rzędów otworów FS-LR 32

• do eksploatacji z zastosowaniem szyn prowadzących do rzędu otworów

Zakres dostawy:

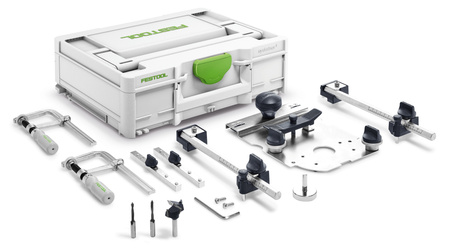

płyta prowadząca, czop centrujący, frez do otworów pod okucia (HM) Ø 35 mm, frez do otworów na kołki (HW) Ø 5 mm (profil daszkowy), frez do otworów na kołki (HM) Ø 5 mm (z czubkiem centrującym i podcinakiem), 2 prowadnice boczne ze zderzakiem przesuwnym, ściski śrubowe FSZ 120 (2 szt.), prowadnica wzdłużna, imbus SW 5, Systainer SYS3 M 112

Rzędy otworów o średnicy 5 mm lub 3 mm wiercone są w odstępie 32 mm. System umożliwia szybkie i łatwe wykonywanie rzędów otworów w dźwigarach kratownic podłogowych, wspornikach tylnych ścianek i okuciach przy użyciu frezarki górnowrzecionowej OF 1010 lub OF 1400. Wszystko w jednym Systainerze.

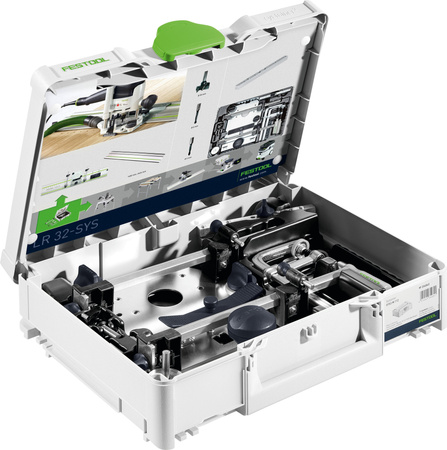

Wszystko w Systainerze: płyta prowadząca, czop centrujący, narzędzie do obsługi, wiertłofrez do otworów pod okucia HW Ø 35 mm, frez do otworów na kołki HW Ø 5 mm (profil daszkowy), frez do otworów na kołki HW Ø 5 mm (z czubkiem centrującym i podcinakiem), 2 prowadnice boczne ze zderzakiem przesuwnym, ściski śrubowe i 2 prowadnice podłużne.

Dzięki specjalnemu przyłączu, Systainery³ można połączyć bezpośrednio z elementem wyposażenia pojazdu Bott vario3.

Przedni uchwyt umożliwia ergonomiczne przenoszenie blisko ciała.

Wszystkie Systainery³ mogą być łączone z innymi Systainerami tej samej i innych generacji. Zawartość jest dostępna w każdej chwili, bez konieczności ich rozłączania.

Systainery³ można łączyć z wieloma elementami wyposażenia, np. odkurzaczami mobilnymi.

Niezależnie od tego, czy pojawia się pył, rozbryzgi wody czy ekstremalne różnice temperatur - w Systainerze³ wszystko jest optymalnie chronione.

Dzięki zintegrowanej blokadzie zawartość Systainera³ może być bezpiecznie zamknięta.
